任意波形/ファンクション・ジェネレータ

DG5000 Proシリーズ

DG5000 Pro任意波形/ファンクションジェネレータは、RIGOLの新世代アイソレーション波形発生器です。製品はSi-Fi II技術プラットフォームに基づき、最大2.5GSa/sのサンプリングレート、500MHzの出力周波数、16ビットの垂直分解能を実現し、複数の新機能を搭載して、さまざまな業界やアプリケーションシナリオのニーズに応えます。

スタート価格(税抜)
-

500MHz

最高出力周波数

2CH

出力チャンネル数

2.5GSa/s

サンプル・レート

16bits

垂直分解能

128Mpts .opt

最大任意波形メモリ長

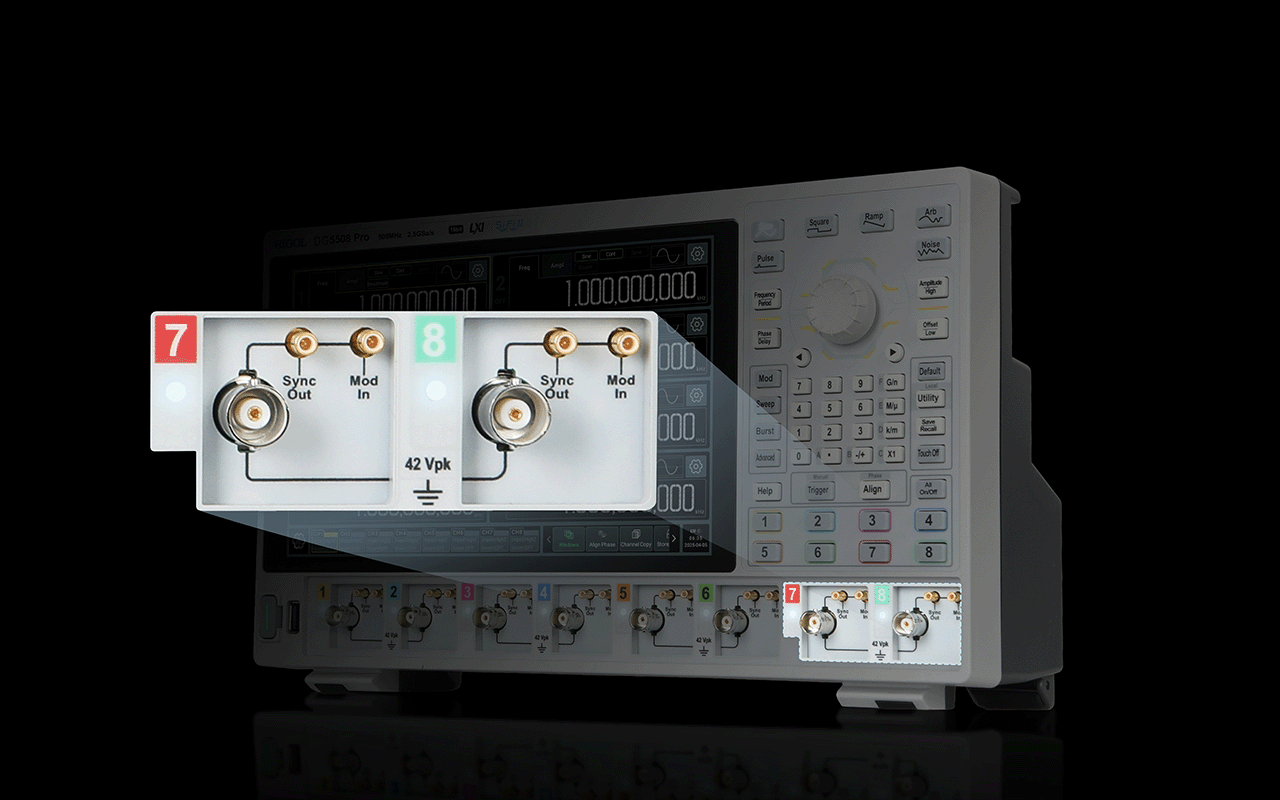

デュアルチャネル対地絶縁

グラウンドループによる干渉やノイズを排除し、出力の安定性を向上させ、電位差に敏感なデバイスや回路を保護します。

高サンプリング、低歪み

2.5GSa/sのサンプリングレートおよび500MHzの最大出力周波数で、波形出力の安定性を保証します。

全モデルで170MHzの方形波、最小0.8ns(typ.)の立ち上がり時間

全モデルで170MHzの方形波をサポートし、方形波の最小立ち上がり時間は0.8ns(typ.)に向上。エントリーレベルでも高性能を提供します。

高忠実度の信号、低ジッター

RIGOL SIFI IIテクノロジーにより、ジッターは200psまで低減。波形の揺れを抑制します。

カスタムコードパターン出力

PRBS2からPRBS32までのさまざまな擬似乱数列の出力機能や、最大300 Mbpsのカスタムコードパターン出力機能を提供し、エンジニアがデジタルIOインターフェース受信機の性能を直接的に検証するのに役立ちます。

新しいマルチパルス機能

2回から16回のパルスを編集でき、MOSFET、IGBT、第3世代半導体パワーデバイスの駆動やパワーデバイスの動的性能パラメータのテストに適しています。

512イベントの高度な波形シーケンス機能

通常は複数回繰り返し波形を作成してテスト環境を整える必要がありますが、この機能によりテストケースを一度に構築でき、ユーザーの時間を節約し、テスト効率を向上させます。

新しいマルチトーン変調機能

ユーザーはシンプルな2トーンから最大16トーンの波形を生成でき、トーンの振幅や位相を柔軟に編集可能で、アンプやフィルターなどのデバイスの性能テストに効率的かつ便利な方法を提供します。

  • 型名
    最高出力周波数
    サンプル・レート
    垂直分解能
    出力チャンネル数
    最大任意波形メモリ長
    PRICE (Exclude Taxes)
    価格(税抜)
  • DG5352 Pro
    350MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
  • DG5502 Pro
    500MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
  • DG5252 Pro
    250MHz
    2.5GSa/s
    16bits
    2CH
    128Mpts .opt
データシート
  • NAME
  • VERSION
  • REALESE DATE
  • DOWNLOAD
  • DG5000 Proデータシート
    DG5000 Proデータシート
  • V1.0
  • 2024-10-28
  • DOWNLOAD
ユーザー・マニュアル
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DG5000 Pro ユーザー マニュアル
    DG5000 Pro ユーザー マニュアル
  • V1.0
  • 2024-11-01
  • DOWNLOAD
クイックガイド
  • NAME
  • VERSION
  • REALESE DATE
  • DOWNLOAD
  • DG5000 Proクイックガイド
    DG5000 Proクイックガイド
  • V1.0
  • 2024-10-28
  • DOWNLOAD
プログラミング・マニュアル
  • NAME
  • VERSION
  • REALESE DATE
  • DOWNLOAD
  • DG5000 Proプログラミング・マニュアル
    DG5000 Proプログラミング・マニュアル
  • V1.0
  • 2024-11-01
  • DOWNLOAD
ソフトウェア、ファームウェア・ダウンロード
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • Ultra Station(PC)Software & UserGuide
    Ultra Station(PC)Software & UserGuide
  • 00.02.00.00.14
  • 2024-10-28
  • DOWNLOAD
  • DG5000 Pro Firmware
    DG5000 Pro Firmware
  • v00.01.00.00.28
  • 2024-12-05
  • DOWNLOAD
