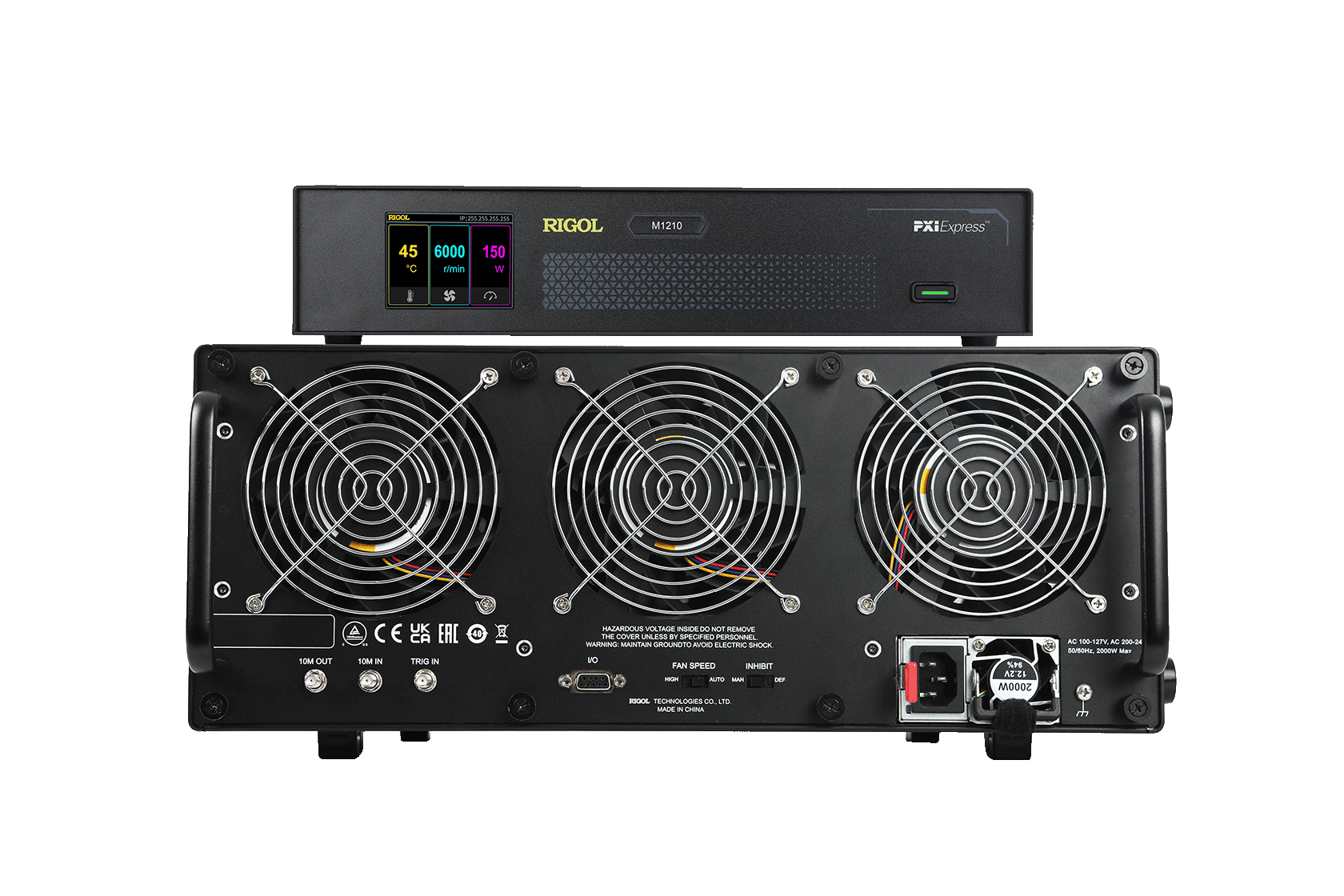

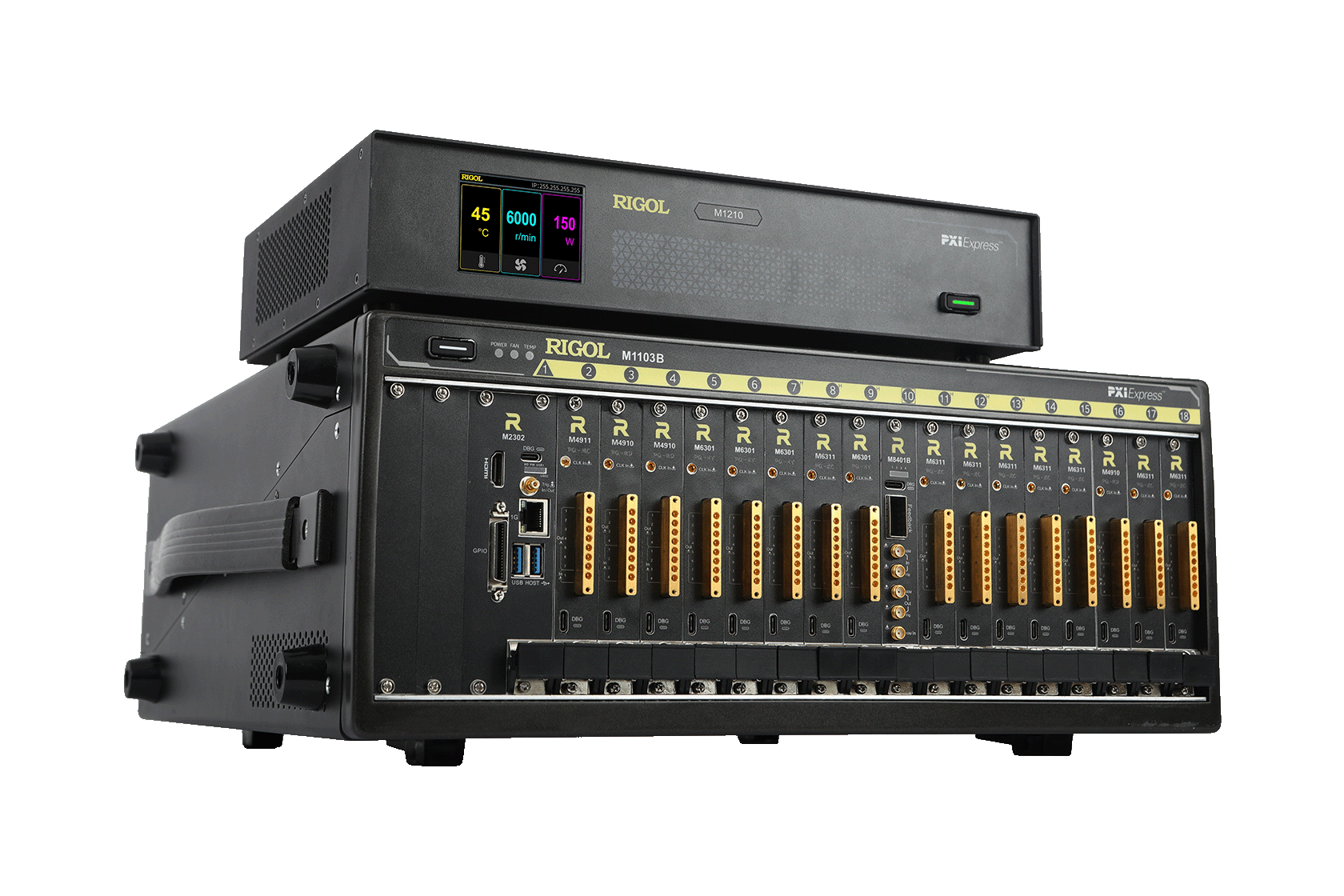

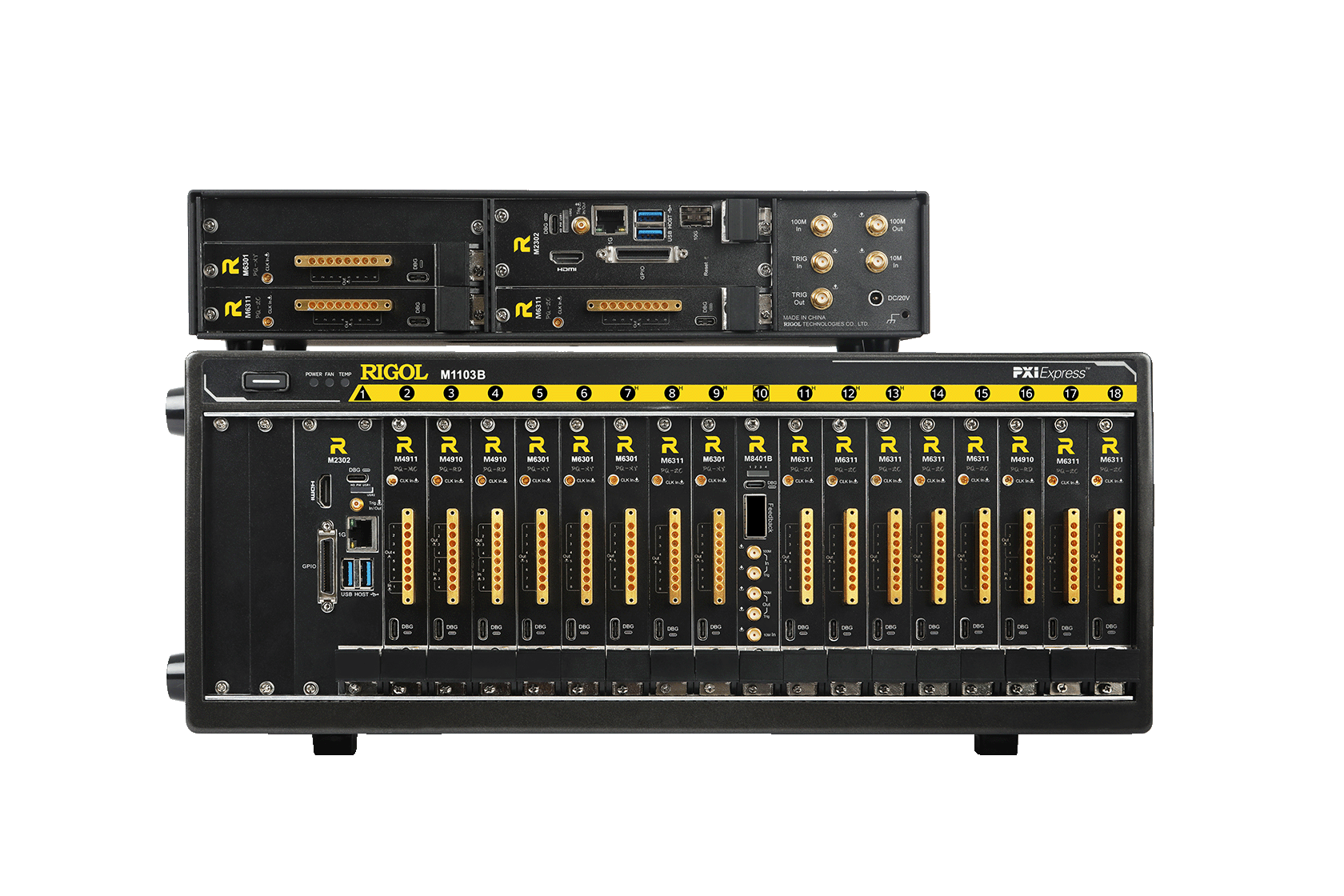

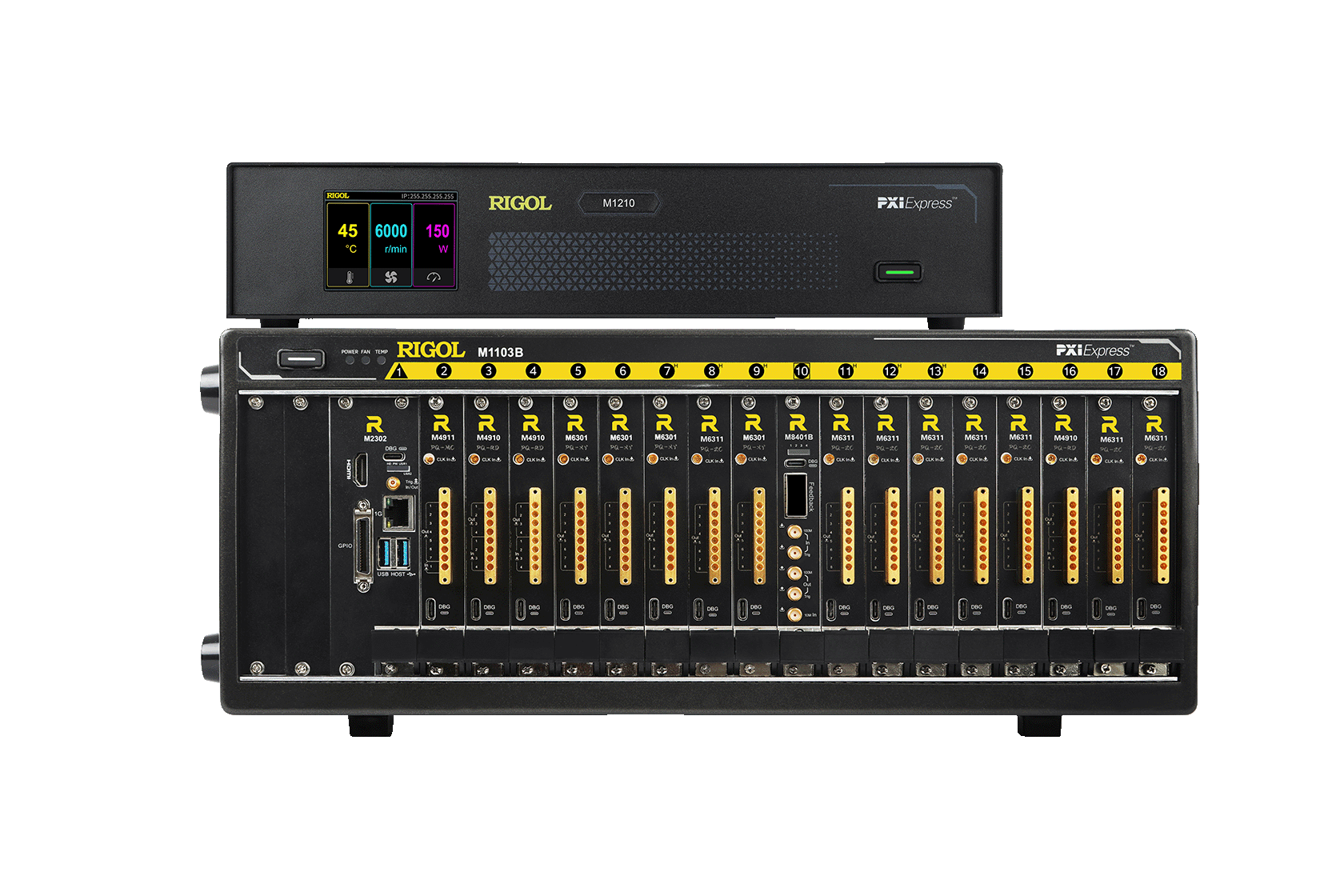

デジタルアレイ計測制御システム
RIGOLが発表したSPQデジタルアレイ計測制御システムは、高度なコンピューティングを実現するために設計されています。SPQはモジュール化の設計コンセプトを採用し、計測制御要件に応じて様々なビジネスモジュールを分割することで、正確かつ多様なマイクロ波制御、データ収集と分析、リアルタイムフィードバック、バイアス電圧の供給、マイクロ波信号の重畳、クロックとトリガーの分配などを実現します。SPQは、数段階の開発を経て、命令セットアーキテクチャを主なコンパイル手段として、高度なコンピューティングに特化した計測制御システムへと徐々に進化し、従来の計測制御機器の多くの問題点を解決してきました。SPQデジタルアレイ計測制御システムは、数十社のお客様に導入され、長期にわたる安定した運用を実現しています。同時に、高度なコンピューティングの最新の機能と性能要件に対応するために、絶えず進化と発展を続け、高度なコンピューティング計測制御分野におけるベンチマークソリューションとなっています。
6/8/10 GSa/s
3/4/5 GSa/s
14 bit
0.1GHz-9.8GHz



高いマイクロ波信号品質

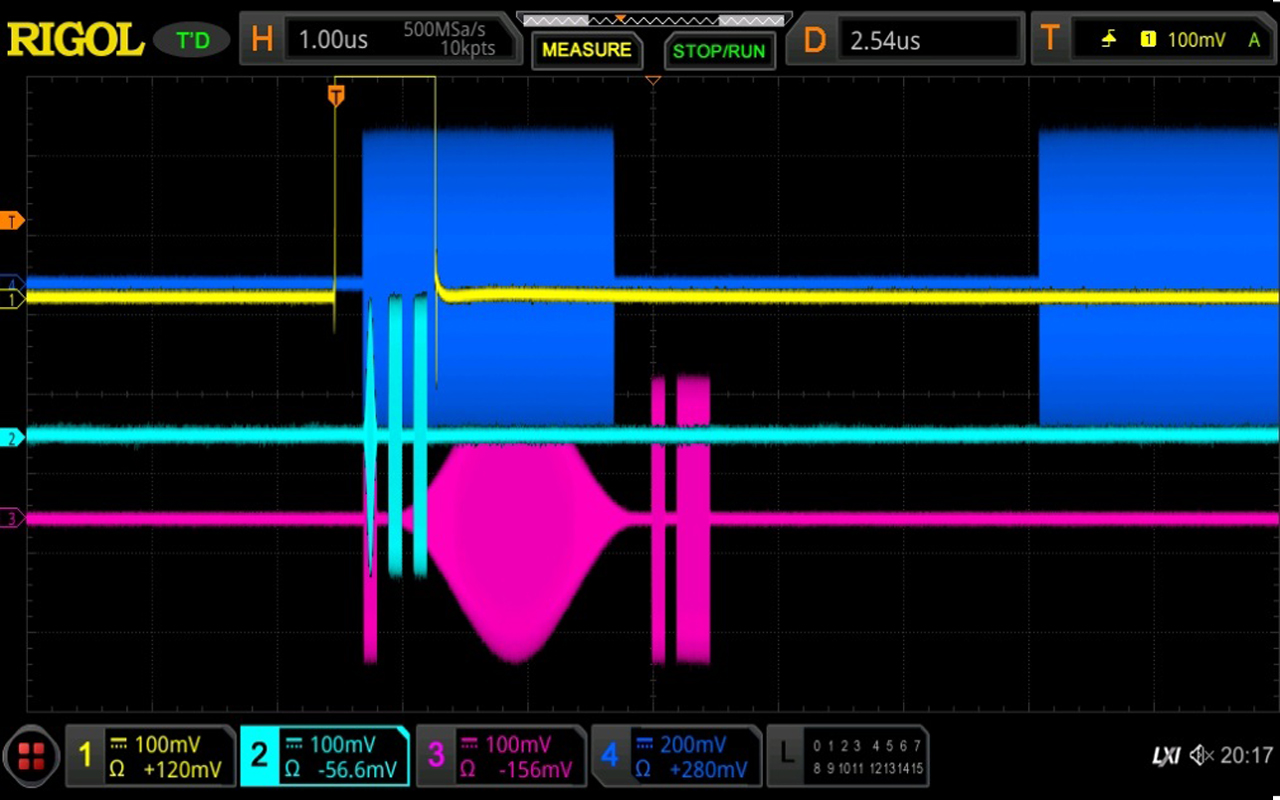

SPQは、従来のベースバンドミキシングに代わる高サンプリングレートのダイレクトデジタル再生を採用し、局部発振器のリークとIQオフセットを根本的に排除します。デジタルダイレクト出力により、各マイクロ波パルスの振幅が一定になり、位相が正確になり、波形が乱れることがありません。全体的な信号純度と長期安定性が大幅に向上し、ノイズに敏感なコンピューティングユニットに高精度で信頼性の高い駆動基盤を提供します。


シンプルで明確な構成、測定制御システムを迅速に構築可能
デジタル出力アーキテクチャにより、1つのコンピューティングユニットを1つの信号ポートに接続するだけで済み、ミキサーとマルチチャネルを合成する必要がありません。配線量が大幅に削減され、デバッグプロセスも簡素化されるため、非常に短時間でシステムを構築できます。構造は明確で保守が容易であり、数百台の演算ユニットの実験計測と制御を効率的かつ信頼性の高いハードウェアでサポートします。


高度に統合され、小規模から大規模まであらゆる要件をカバー

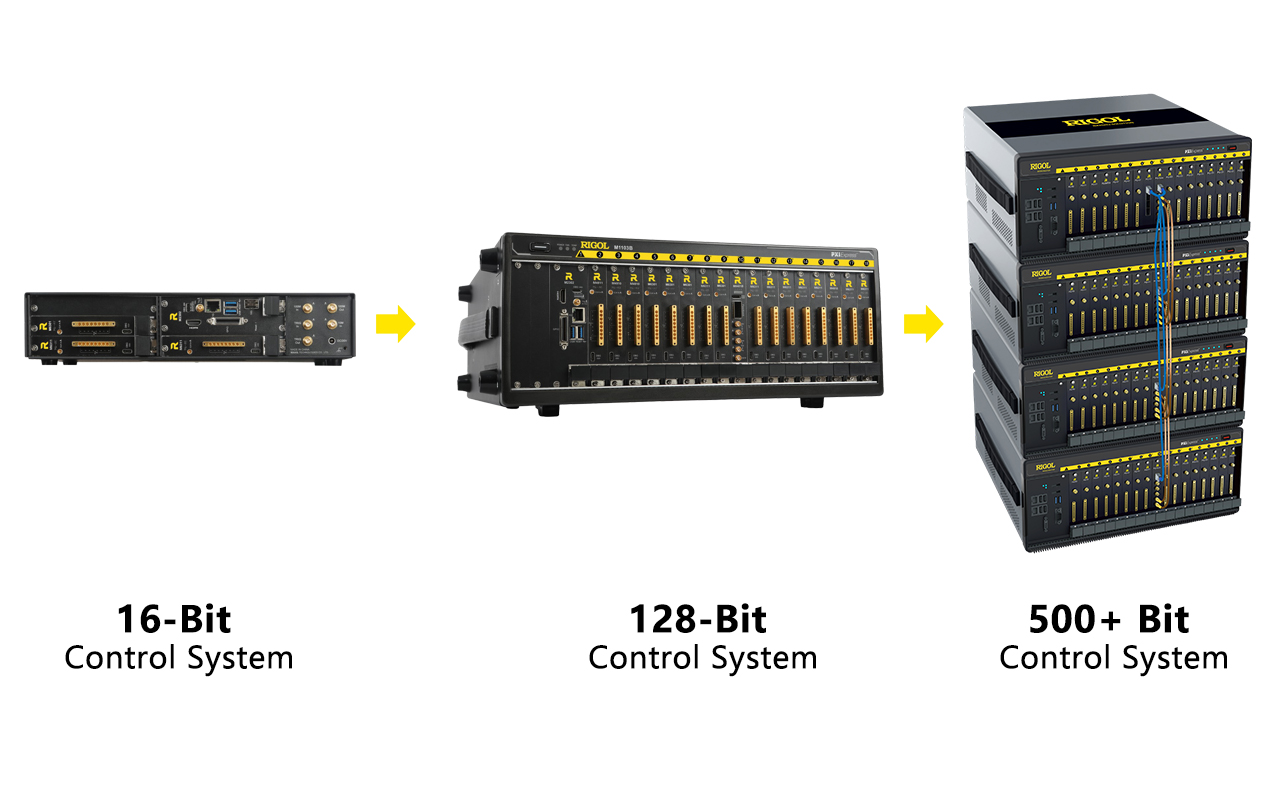

19インチの16 Uシャーシでは、SPQは500以上のマイクロ波測定および制御チャンネルを統合でき、チャンネル間の分離は65 dBc以上であり、クロストークを効果的に抑制します。全体的な統合度は従来のソリューションの10倍であり、フルスタックの測定および制御機能とシンプルな配線は、規模と安定性の両方を考慮しているため、高度なコンピューティングシステムを少数ビットから多数ビットに簡単に拡張できます。


極めて低いシステムノイズと最適化されたビットパフォーマンス

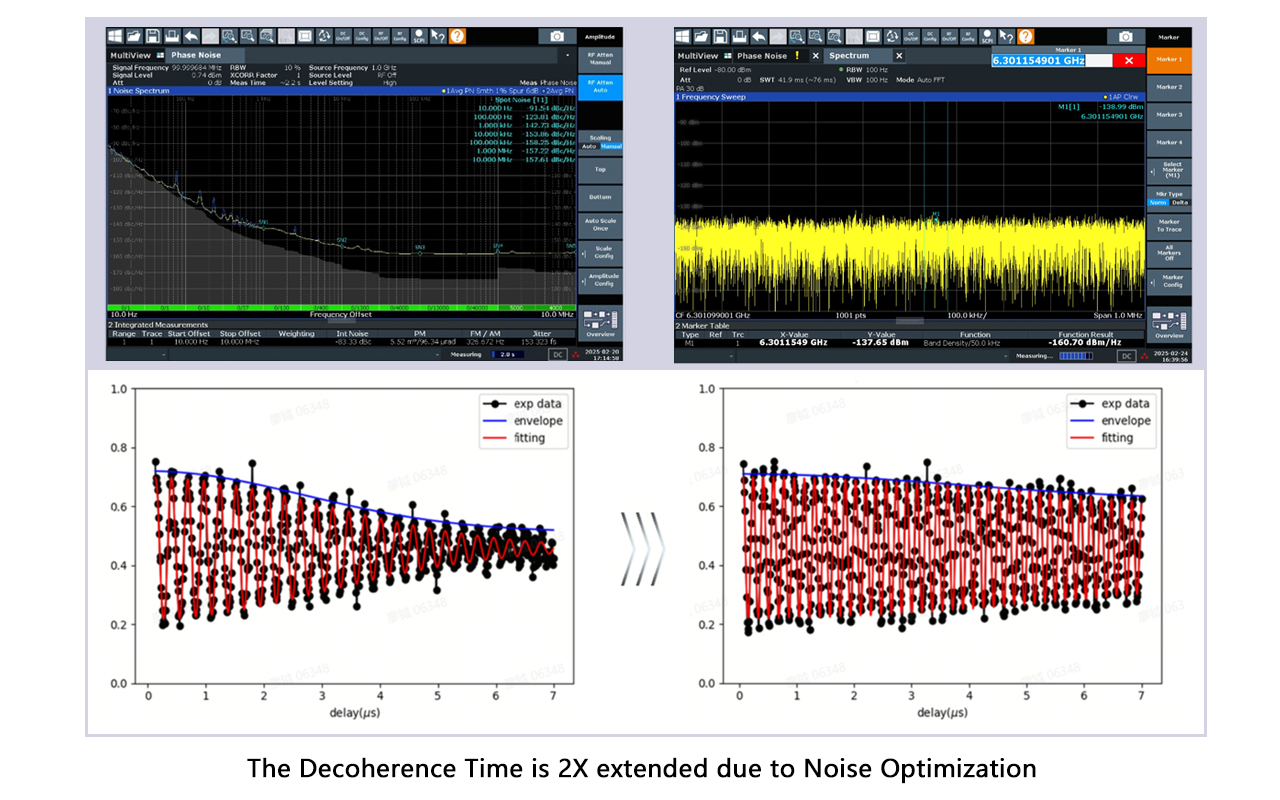

極めて低いシステムノイズと最適化されたビット性能SPQは、100MHz出力、1kHzオフセットで-142dBc/Hzの位相ノイズを実現し、ノイズパワースペクトル密度は-160dBm/Hz未満です。これにより、ノイズに敏感なコンピューティングユニットにとってクリーンな環境が実現します。量子ビットのデコヒーレンス時間が大幅に延長され、コンピューティング動作ウィンドウは従来のソリューションの2倍以上となり、深層実験の長期安定動作を保証します。


スーパーコンピューティングと高度コンピューティングの融合

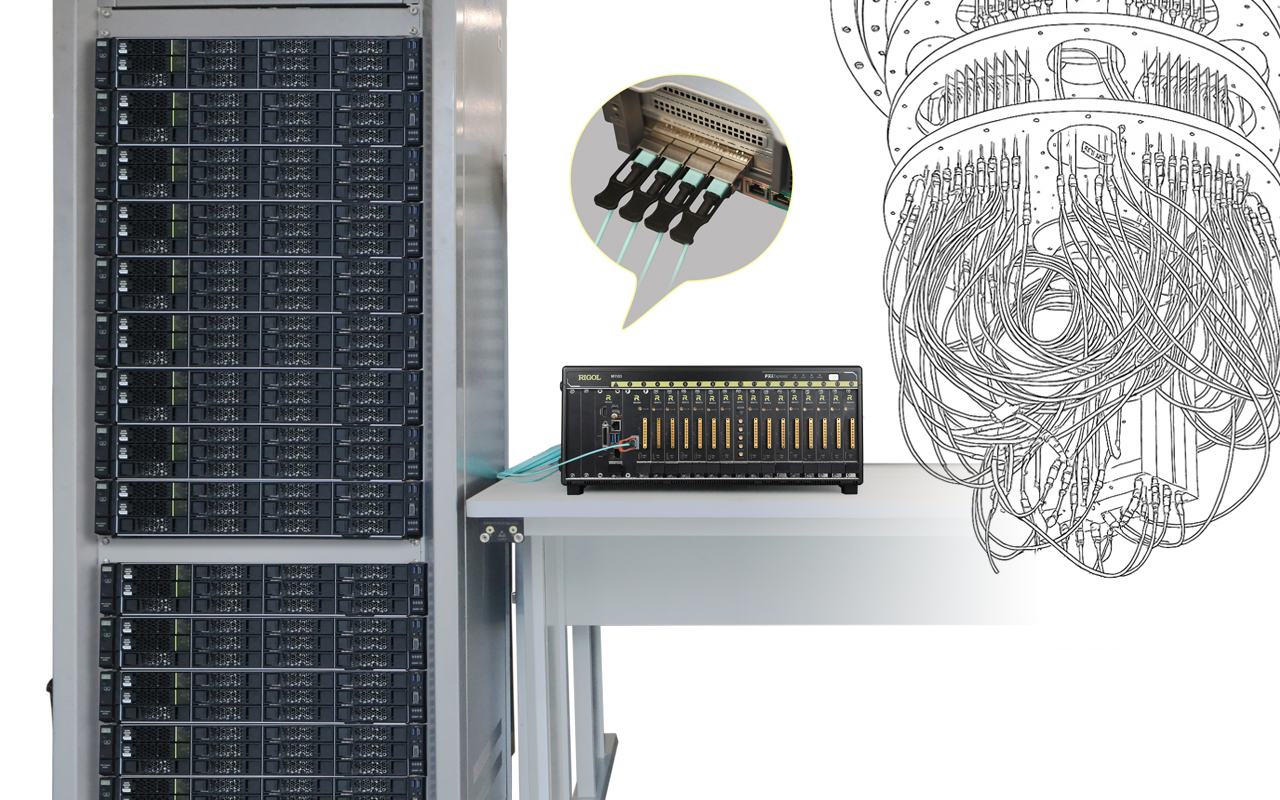

PXIe-PCIeアダプタのサポートにより、SPQはPCIeプロトコルを用いた複数の光ファイバーを介してスーパーコンピューティングサーバーと直接接続し、ピアツーピアのデータ交換をサポートします。エンドツーエンドのレイテンシはマイクロ秒単位にまで低減され、帯域幅は6GB/秒を超えます。高度なコンピューティングの指数関数的状態空間とスーパーコンピューティングの大規模な数値計算能力をリアルタイムで連携させることで、材料開発サイクルを数年から数か月に短縮します。


専用命令セットとアクティブリセットにより、効率的な測定と制御を実現

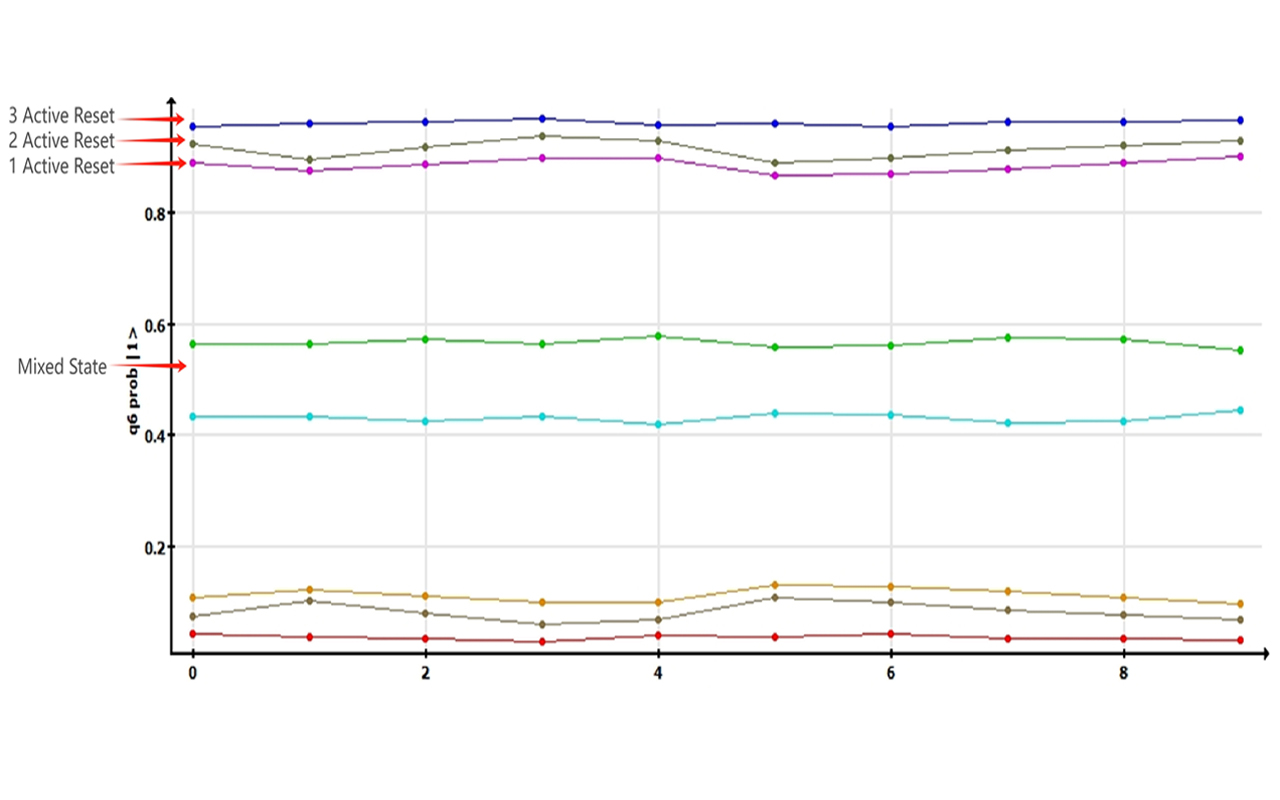

SPQは専用の計測・制御命令セットアーキテクチャを内蔵し、300ns未満のフィードバックパスを提供します。ゲート操作ごとにアクティブリセット波形を即座に発行でき、複数回のリセットによりゼロ状態の発生確率を高めます。受動的なデコヒーレンス待ちと比較して、全体的な実験効率は10倍以上向上し、論理演算ユニットや各種符号化・復号化技術の研究のためのリアルタイム制御基盤を構築します。
-
型名マイクロ波制御サンプリングレートマイクロ波読み取りサンプリングレート解像度周波数帯域価格(税抜)Contrast
-
SPQ Solution6/8/10 GSa/s3/4/5 GSa/s14 bit0.1GHz-9.8GHz
-
