デジタルオシロスコープ

DS80000シリーズ

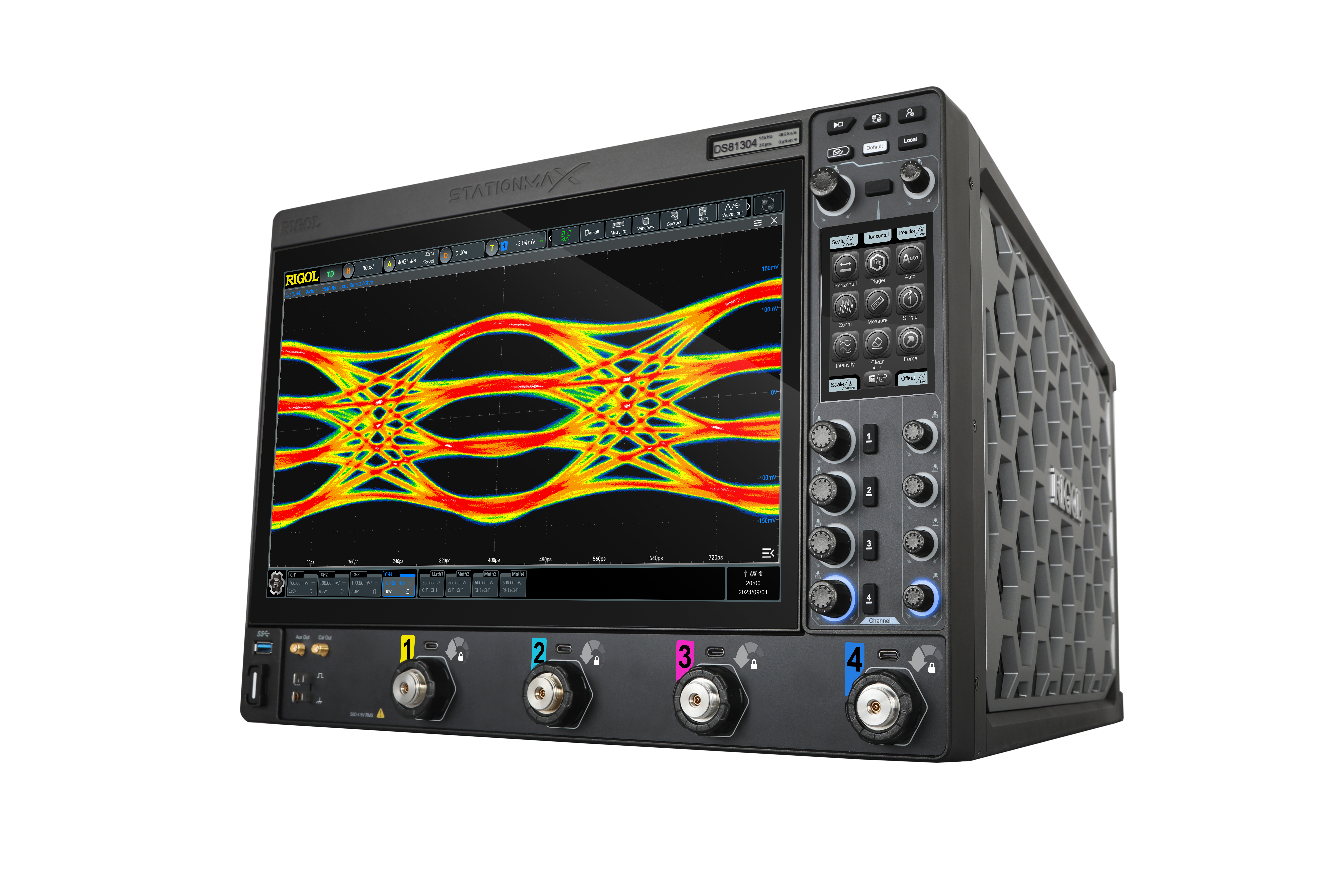

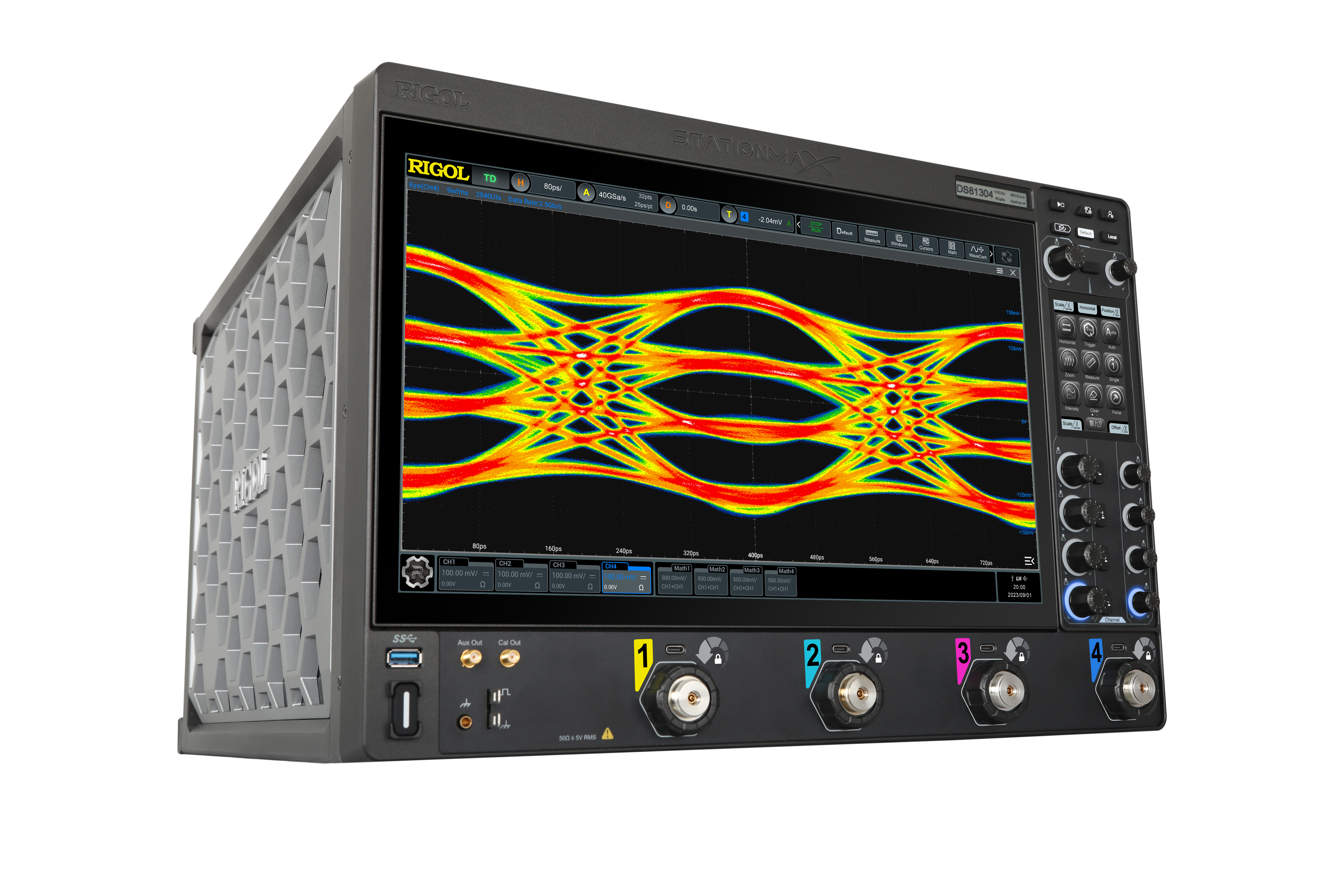

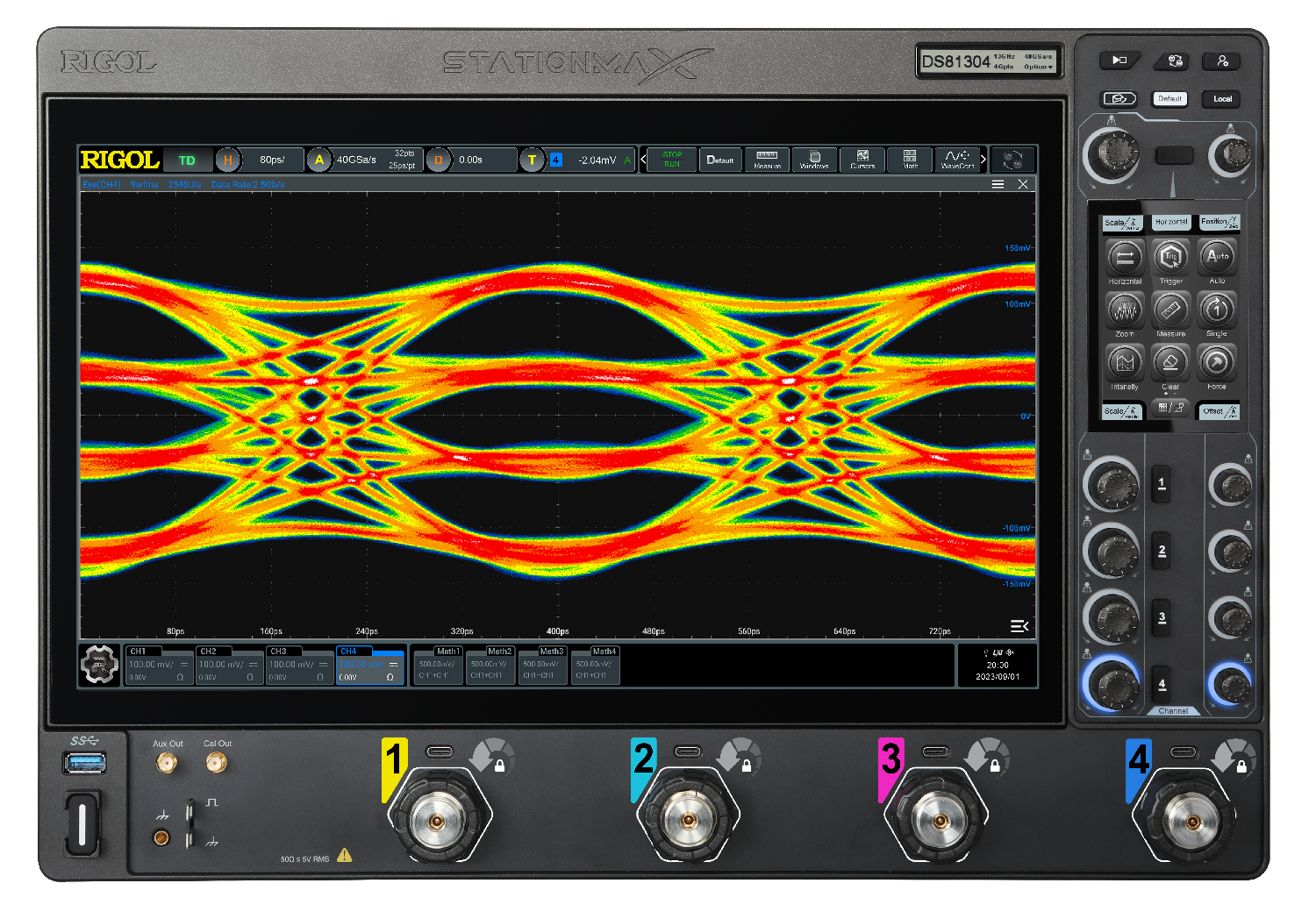

DS80000シリーズデジタルオシロスコープは、RIGOLが独自に開発した第8世代デジタルオシロスコープであり、StationMAXII世代プラットフォームに基づいており、最大40 GSa/sのリアルタイムサンプリングレートと13 GHzのアナログ帯域幅を実現しています。ハードウェア指標の改善に加えて、DS 80000シリーズデジタルオシロスコープは、高品質のカスタマーエクスペリエンスを保証するさまざまなユーザーフレンドリーな設計を提供します。

スタート価格(税抜)
-

13GHz

周波数帯域

40GSa/s

サンプリング・レート

4

リアルタイム アナログチャンネル

4Gpts(opt.)

メモリ長

250,000wfms/s

波形取り込みレート

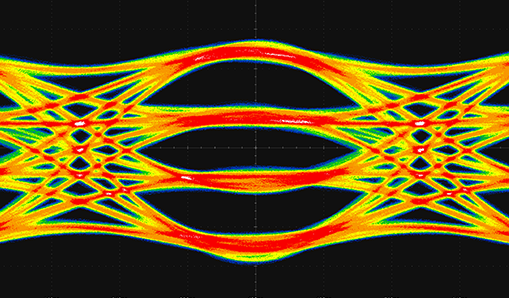

より広い帯域幅、より高いサンプリング

StationMAX IIハードウェアテクノロジープラットフォームに基づいて、最大40 GSa/sのリアルタイムサンプリングレートと13 GHzのアナログ帯域幅を実現します。これにより、信号をよりリアルに復元し、より多くのアプリケーションをカバーします。

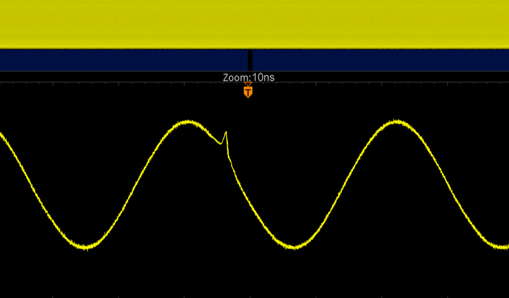

大容量メモリで忠実な信号表示

RIGOLの次世代UltraVision IIIプラットフォームに基づく最大4 Gptsのストレージ深度により、DS 80000は忠実度の高い信号取得機能を備え、高いサンプリングレートでより長い波形を取得可能です。

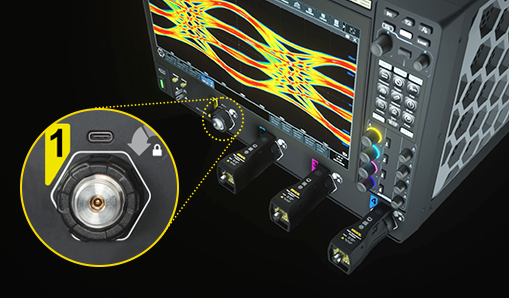

新しいインターフェースデザイン

DS80000シリーズ全体がRIGOL SmartProbe 2.0インターフェースを採用。3.5mmコネクタによる直接信号接続をサポートし、RIGOL独自のプローブアダプターを搭載。前世代のRIGOLオリジナルプローブと下位互換性があり、利便性も高めています。

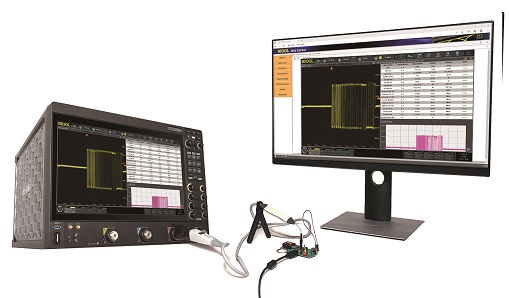

さらなる高速アプリケーションに対応

DS80000は、最大13 GHzのアナログ帯域幅と最大40 GSa/sのリアルタイムサンプリングレートを備えており、高速デバイスおよびシステムのパフォーマンス検証、高速バスコンプライアンス分析、DDRデバッグなどのさまざまなアプリケーションシナリオを満たし、エンジニアがより多くのテストの課題を解決するのに役立ちます。

  • 型名
    周波数帯域
    アナログ・チャンネル数
    リアルタイム・サンプル・レート
    最大メモリ長
    波形取り込みレート
    デジタル・チャンネル数
    内蔵信号源
    価格(税抜)
  • DS81304
    13GHz
    4
    40GSa/s
    4Gpts(opt.)
    250,000wfms/s
    -
    -
  • DS80804
    8GHz
    4
    40GSa/s
    4Gpts(opt.)
    250,000wfms/s
    -
    -
  • DS80604
    6GHz
    4
    40GSa/s
    4Gpts(opt.)
    250,000wfms/s
    -
    -
  • DS81004
    10GHz
    4
    40GSa/s
    4Gpts(opt.)
    250,000wfms/s
    -
    -
PROBE INTERFACE ADAPTER
MODEL
DESCRIPTION
PRICE (Exclude Taxes)
MANUAL
BNC Adapter Input 50 Ω
BNCAdapterInput50Ω
High Impedance Adapter
HighImpedanceAdapter
OPTICAL FABRIC ISOLATED PROBE
MODEL
DESCRIPTION
PRICE
MANUAL
PIA1100
1GHz optical isolation probe, standard with one 50x and one 2000x attenuator.
PASSIVE PROBE
MODEL
DESCRIPTION
PRICE
MANUAL
RP1018H
18kV 150MHzHigh voltage probe
¥ 164800
RP1300H
300MHzHigh voltage probe(2kV)
¥ 19500
RP6150A
1.5GHzPassive low resistance probe(500ohm)
¥ 58100
RP3500A
500MHzPassive high resistance probe
¥ 37800
ACTIVE PROBE
MODEL
DESCRIPTION
PRICE
MANUAL
PVA8350
3.5GHzActive differential probe
PVA8700
7GHzActive differential probe
PVA7250
2.5GHzActive differential probe
¥ 753300
RP7150S
1.5GHz Active single-ended probe
¥ 373800
RP7150
1.5GHzActive differential probe
¥ 731300
RP7080S
800MHz Active single-ended probe
¥ 174700
RP7080
800MHzActive differential probe
¥ 343200
CURRENT PROBE
MODEL
DESCRIPTION
PRICE
MANUAL
PCA1150
Current probe:10MHz,150A
¥ 971000
PCA1500
2MHz, 500A Current Probe
¥ 925100
PCA2030
Current probe:100MHz,30A
¥ 1065000
PCA1030
Current probe:50MHz,30A
¥ 821000
RP1000P
4CHPower Adapter
¥ 259800
-
RP1001C
300KHz,100A DC
¥ 125800
RP1002C
1MHz,70ADC
¥ 254800
RP1003C
50MHz,30A
¥ 561800
RP1004C
100MHz,30A
¥ 805800
RP1005C
10MHz,150A
¥ 712000
RP1006C
2MHz,500A
¥ 829400
HIGH VOLTAGE DIFFERENTIAL PROBE
MODEL
DESCRIPTION
PRICE
MANUAL
PHA2150
200MHz, 1500V High Voltage Differential Probe
¥ 251900
PHA1150
High voltage differential probe,DC-100MHz,1500V
¥ 140800
PHA0150
High voltage differential probe,DC-70MHz,1500V
¥ 118000
RP1100D
High Voltage Differential Probe,100MHz,3.5KV
¥ 114800
RP1050D
High Voltage Differential Probe,50MHz,3.5KV
¥ 100800
RP1025D
High Voltage Differential Probe,25MHz,700V
¥ 70900
MEMORY DEPTH UPGRADE
MODEL
DESCRIPTION
PRICE
DS80000-RLU-40
4G Record length Option
FUNCTIONAL OPTIONS
MODEL
DESCRIPTION
PRICE
DS80000-JITTA
Jitter and Eye Diagram
DS80000-AUTOENTC
Automotive Enet Test
DS80000-USBC
USB 2.0 Compliance Test
DS80000-USB3C
USB 3.0 Compliance Test
DS80000-ENETC
Ethernet Compliance Test
DS80000-PCIeC
PCIe 2.0 Compliance Test
DS80000-AUTOA
Automotive Bus Decode
DS80000-EMBDA
Embedded Trigger&Decode
DS80000-AUDIOA
I2S Trigger and Decode
DS80000-USBA
USB 2.0 Decoding Option
DS80000-USB3A
USB 3.0 Decoding Option
Test Fixture
MODEL
DESCRIPTION
PRICE
MANUAL
TF-USBH-STP
USB2.0 Host Compliance Test Fixture
TF-USBD-STP
USB2.0 Device Compliance Test Fixture
TF-ENET-STP
10/100/1000M Ethernet Compliance Test Fixture
データシート
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS80000 Datasheets
    DS80000 Datasheets
  • V1.0
  • 2025-05-08
  • PDF
ユーザー・マニュアル
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS80000 User Guide
    DS80000 User Guide
  • V1.0
  • 2025-05-08
  • PDF
DS80000 QUICK GUIDE
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS80000 Quick Guide
    DS80000 Quick Guide
  • v1.0
  • 2025-05-08
  • PDF
DS80000 PROGRAMMING GUIDE
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • DS80000 Programming Guide
    DS80000 Programming Guide
  • V1.0
  • 2025-05-08
  • PDF
