オシロスコープ

MHO2000 シリーズ

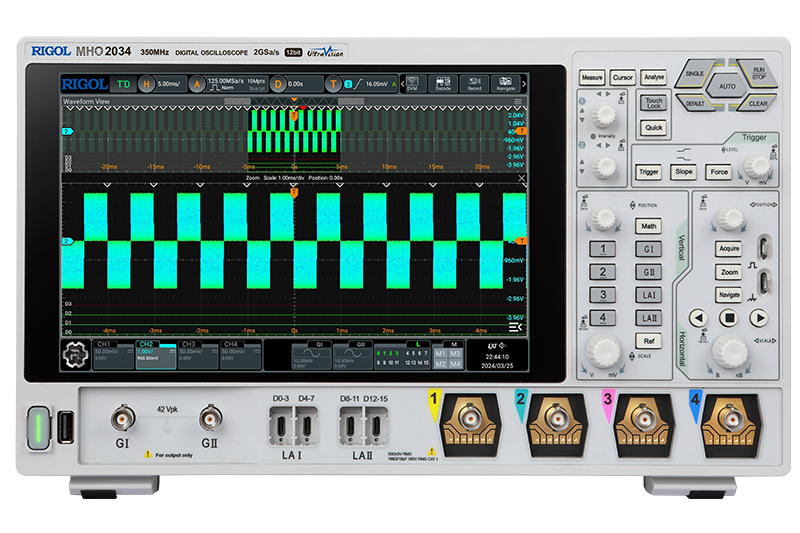

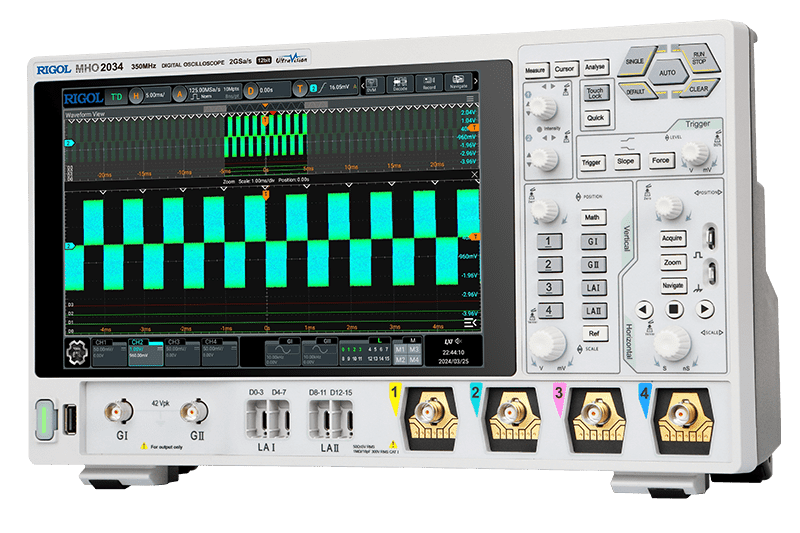

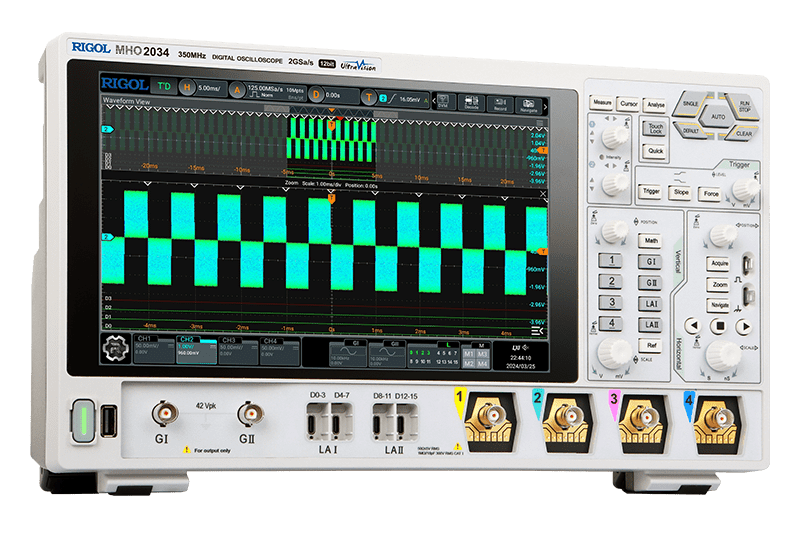

MHO2000シリーズ高解像度デジタルオシロスコープは、最大350 MHzのアナログ帯域幅、12ビットADC、プロトコルアナライザー、ロジックアナライザー、信号発生器などを備えた、信頼性の高い経済的な高解像度ミックスドシグナルデジタルオシロスコープです。医療用電子機器、電源、電力、自動車用電子機器などの分野でのさまざまなテストおよび解析に適しています。この測定器は高機能かつパワフルなエコノミーモデルです。MHO2000シリーズのオシロスコープは、多面的な信号解析を手軽に実現します。

スタート価格(税抜)
-

350MHz

最大周波数帯域

2GSa/s

サンプリング・レート

4

チャンネル数

500Mpts

最大メモリ長

1,000,000 wfms/s

波形取り込みレート

超高解像度で細部をキャプチャ

MHO2000シリーズの高解像度デジタルオシロスコープは、優れた12ビット垂直解像度と最大4096レベルの量子化精度により、測定精度を効果的に向上させます。従来の8ビットデバイスと比較して、最大16倍の繊細さを提供し、波形の微細な変化も確実に捉えることができます。

さまざまな業界のニーズを満たす豊富なトリガーとデコード機能

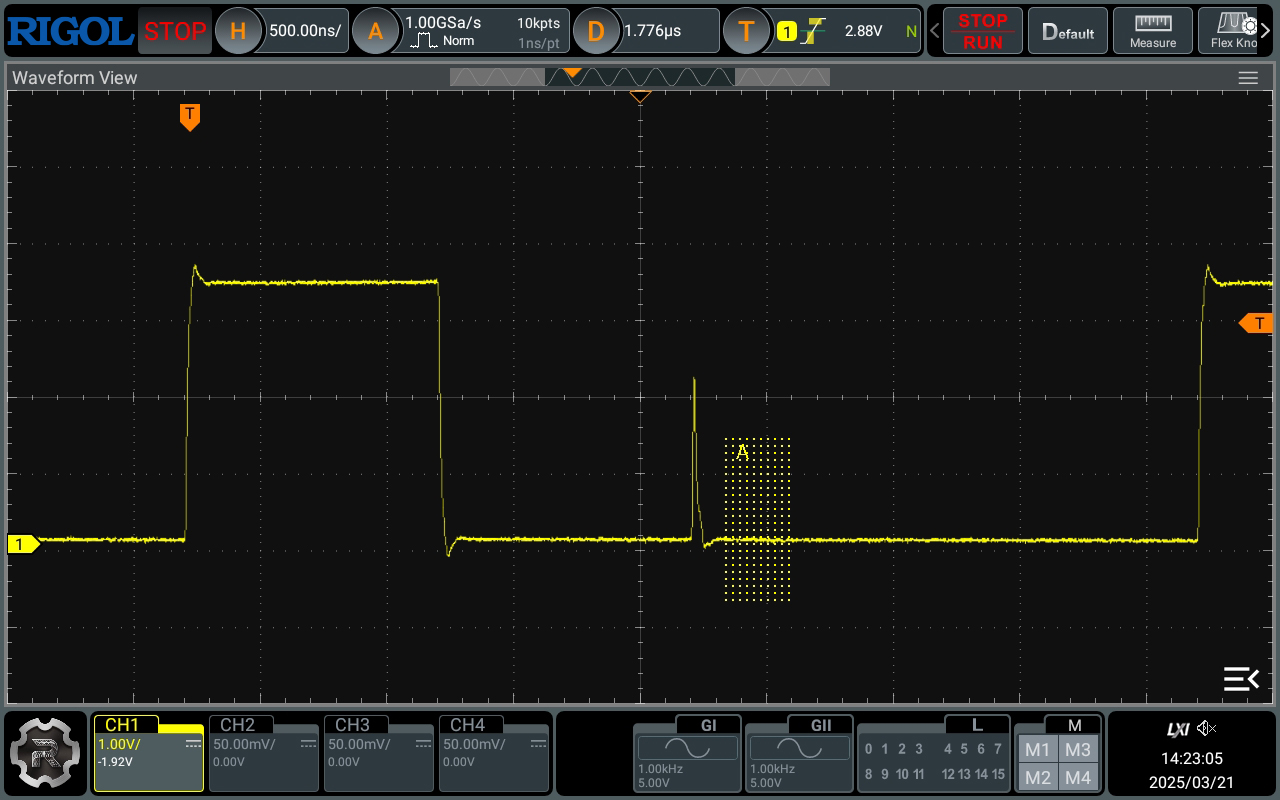

MHO2000シリーズの高解像度デジタルオシロスコープは、エッジ、インターバル、タイムアウト、ビデオ、シリアルバス、エリアトリガーなどを含む豊富なトリガータイプを提供し、さまざまな異常信号を安定して捕捉・トリガすることが可能です。

デジタルチャンネルを標準装備し、信号伝送を安定化

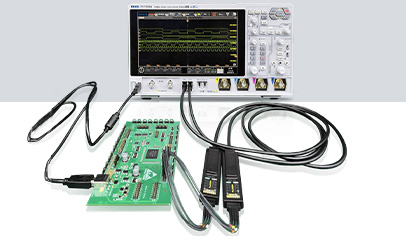

MHO20000シリーズの高解像度デジタルオシロスコープには、デジタルチャネルが標準装備されており、PLA 3204ロジックアナライザプローブと組み合わせて、アナログおよびデジタル信号のデバッグの課題に対処するのに役立ちます。

複数の高度な解析をサポートする内蔵ファンクションジェネレータ

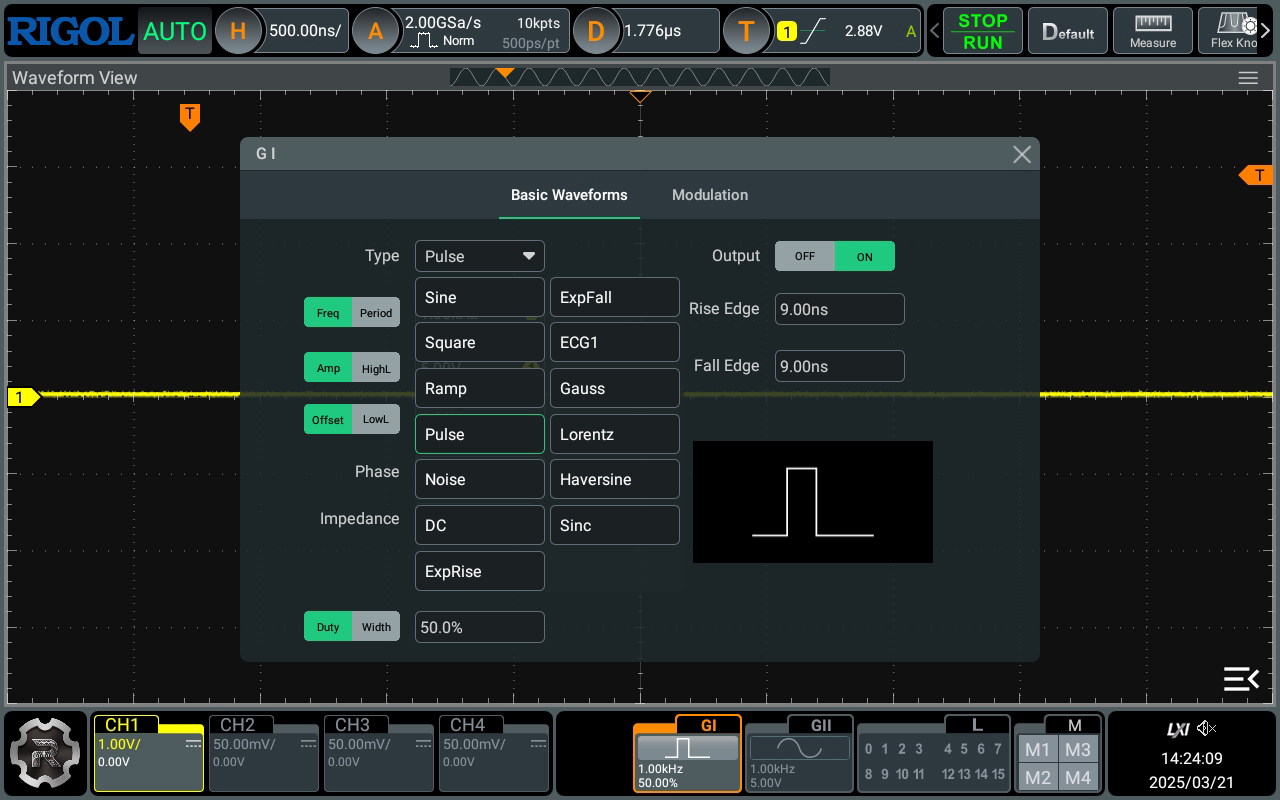

MHO2000シリーズの高解像度デジタルオシロスコープは、16ビット分解能の内蔵デュアルチャネル信号発生器をサポートし、正弦波、方形波、三角波、インパルス波、ノイズ、DC、およびさまざまな内蔵任意波を含む最大50 MHzの波形出力を提供します。さまざまな科学実験や産業用制御の分野で広く使用可能です。

  • 型名
    周波数帯域
    アナログ・チャンネル数
    リアルタイム・サンプル・レート
    最大メモリ長
    波形取り込みレート
    デジタル・チャンネル数
    BUILT-IN SIGNAL SOURCE
    価格(税抜)
  • MHO2034
    350MHz
    4
    2GSa/s
    500Mpts
    1,000,000 wfms/s
    16(Probe opt.)
    50MHz, 2CH(opt.)
  • MHO2024
    200MHz
    4
    2GSa/s
    500Mpts
    1,000,000 wfms/s
    16(Probe opt.)
    50MHz, 2CH(opt.)
データシート
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MHO2000 Datasheets
    MHO2000 Datasheets
  • V1.0
  • 2025-05-08
  • PDF
ユーザー・マニュアル
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • MHO2000 User Guide
    MHO2000 User Guide
  • v1.0
  • 2025-05-08
  • PDF
PASSIVE PROBE
MODEL
DESCRIPTION
PRICE (Exclude Taxes)
MANUAL
RP1018H
18kV 150MHzHigh voltage probe
¥ 164800
RP1300H
300MHzHigh voltage probe(2kV)
¥ 19500
RP6150A
1.5GHzPassive low resistance probe(500ohm)
¥ 58100
RP3500A
500MHzPassive high resistance probe
¥ 37800
CURRENT PROBE
MODEL
DESCRIPTION
PRICE (Exclude Taxes)
MANUAL
RP1006C
2MHz,500A
¥ 829400
RP1005C
10MHz,150A
¥ 712000
RP1004C
100MHz,30A
¥ 805800
RP1003C
50MHz,30A
¥ 561800
RP1002C
1MHz,70ADC
¥ 254800
RP1001C
300KHz,100A DC
¥ 125800
PCA1500
2MHz, 500A Current Probe
¥ 925100
PCA1150
Current probe:10MHz,150A
¥ 971000
PCA2030
Current probe:100MHz,30A
¥ 1065000
PCA1030
Current probe:50MHz,30A
¥ 821000
HIGH VOLTAGE DIFFERENTIAL PROBE
MODEL
DESCRIPTION
PRICE (Exclude Taxes)
MANUAL
PHA2150
200MHz, 1500V High Voltage Differential Probe
¥ 251900
PHA1150
High voltage differential probe,DC-100MHz,1500V
¥ 140800
PHA0150
High voltage differential probe,DC-70MHz,1500V
¥ 118000
RP1100D
High Voltage Differential Probe,100MHz,3.5KV
¥ 114800
RP1050D
High Voltage Differential Probe,50MHz,3.5KV
¥ 100800
RP1025D
High Voltage Differential Probe,25MHz,700V
¥ 70900
Logic Analyzer Probes
MODEL
DESCRIPTION
PRICE (Exclude Taxes)
MANUAL
PLA3204
Quad-channel Logic Analyzer Probe
¥ 30800
FUNCTIONAL OPTIONS
MODEL
DESCRIPTION
PRICE
MHO2000-PWRA
Power Analyze option
¥ 39800
MHO2000-AUDIOA
I²S Audio Bus Trigger and Analysis Option
¥ 39800
MHO2000-AUTOA
CAN-FD, LIN Bus Trigger and Decode Option
¥ 39800
MHO2000-SENTA
SENT Trigger and Decode Option
¥ 39800
MHO2000-FLEXA
FlexRay Trigger and Decode Option
¥ 39800
MHO2000-AEROA
MIL-STD-1553 Bus Trigger and Decode Option
¥ 39800
MHO2000-AWG
Built-in Dual-Channel 50MHz Function Signal Generator Option
¥ 59800
MHO2000-BND
Package Option
¥ 149800
